مبدل رسانه اترنت با سرعت سیم و بدون انسداد 10G صنعتی میکرو برای مس

► ماژول SFP+ باید جداگانه خریداری شود.

بررسی اجمالی

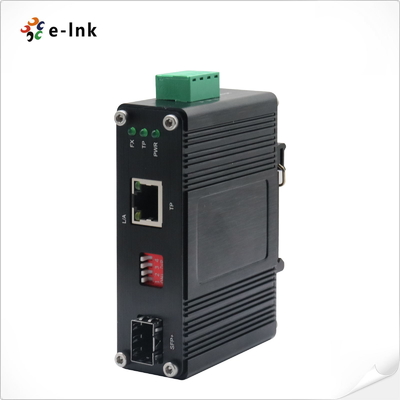

LNK-IMC10G-SFP+ یک مبدل رسانه ای اترنت 10G با درجه صنعتی و فوق العاده جمع و جور است که طراحی شده است
برای محیط های سخت. با ترکیب یک پورت RJ45 چند سرعته (10G/5G/2.5G/1G/100M) با یک 10GBASE-X
اسلات فیبر SFP+، عملکرد بدون مسدود کردن و با سرعت سیم را برای تبدیل یکپارچه مسی به فیبر ارائه می دهد.
این مبدل که در یک محفظه مقاوم با درجه IP40 با ورودی برق اضافی قرار دارد، به طور قابل اطمینانی در
دماهای شدید (-40 درجه سانتیگراد تا 80 درجه سانتیگراد) کار می کند. اندازه کوچک و طراحی قوی آن، آن را برای صنعتی ایده آل می کند
برنامه هایی که به اتصال 10G با سرعت بالا در شرایط سخت نیاز دارند.
بهبودهای کلیدی:
- مختصرتر و قابل اسکن تر - خواندن آسان تر در حالی که مشخصات مهم را حفظ می کند.
- تأکید بیشتر بر جمع و جور بودن (یک ویژگی برجسته).
- تفکیک فنی واضح تر (RJ45 چند سرعته، سازگاری SFP+).
- قالب بندی ثابت برای دما و استانداردها.
ویژگی ها
مطابق با استاندارد اترنت IEEE 802.3u/802.3ab/802.3bz/802.3ae
مطابق با اترنت کارآمد انرژی IEEE 802.3az (EEE)
از مذاکره خودکار 100 مگابیت بر ثانیه، 1 گیگابیت بر ثانیه نیمه/دو طرفه کامل و حالت دو طرفه کامل 2.5/5/10 گیگابیت بر ثانیه پشتیبانی می کند
ورودی برق ترمینال بلوک 12~48VDC
محیطی سخت شده -40 درجه سانتیگراد تا 75 درجه سانتیگراد (-40 درجه فارنهایت تا 167 درجه فارنهایت) دمای عملیاتی
از نصب DIN-Rail و Wall-mount پشتیبانی می کند

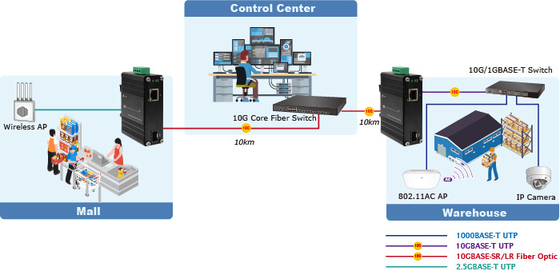

کاربرد




















شاخص های فنی


اترنت
استانداردها:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae اترنت 10 گیگابیت بر ثانیه
	کنترل جریان دو طرفه کامل IEEE 802.3x
	اترنت کارآمد انرژی IEEE 802.3az (EEE)
نرخ ارسال و فیلتر:	100 مگابیت بر ثانیه
	1000 مگابیت بر ثانیه
	2.5 گیگابیت بر ثانیه
	5 گیگابیت بر ثانیه
	10 گیگابیت بر ثانیه
کابل های شبکه:	10G/5G/2.5G/1G/100M BASE-T: 　10G – Cat 6A/7 　5G – Cat 6/6A/7 　1G/2.5G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 　کابل UTP Cat 5/5e/6/6A/7 (100 متر، حداکثر) 　EIA/TIA-568 100 اهم STP (100 متر، حداکثر) 10GBASE-LR/SR/BX: 　کابل فیبر نوری چند حالته 50/125 میکرومتر یا 62.5/125 میکرومتر، تا 300 متر 　کابل فیبر نوری تک حالته 9/125 میکرومتر، تا 80 کیلومتر
نوع پردازش:	Store-and-Forward
Fabric:	20 گیگابیت بر ثانیه
فریم جامبو:	16K
جدول آدرس:	9K ورودی، یادگیری و پیری خودکار آدرس منبع
رابط
کانکتور:	1 x RJ45
پورت نوری:	1 x SFP+
محیطدمای عملیاتی:
-40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)	دمای ذخیره سازی:
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)	رطوبت نسبی:
5٪ تا 95٪ غیر متراکم	MTBF
> 200,000 ساعت	الکتریکی و مکانیکی
ورودی برق:
12~48VDC، برق اضافی (بلوک ترمینال 4 پین)	مصرف برق:
5W حداکثر	حفاظت:
اضافه بار ورودی برق:
تنظیم مجدد خودکار	قطبیت معکوس:
موجود	سوئیچ DIP
عملکرد سوئیچ DIP 4 رقمیDIP
عملکرد	تنظیمات	SW 1	رزرو شده
	روشن - رزرو شده	خاموش - رزرو شده	توجه: عملکرد سوئیچ DIP را می توان بر اساس نیاز مشتری سفارشی کرد.	نشانگرهای LED:
	روشن - رزرو شده	خاموش - رزرو شده	توجه: عملکرد سوئیچ DIP را می توان بر اساس نیاز مشتری سفارشی کرد.	نشانگرهای LED:
	روشن - رزرو شده	خاموش - رزرو شده	توجه: عملکرد سوئیچ DIP را می توان بر اساس نیاز مشتری سفارشی کرد.	نشانگرهای LED:
	روشن - رزرو شده	خاموش - رزرو شده	توجه: عملکرد سوئیچ DIP را می توان بر اساس نیاز مشتری سفارشی کرد.	نشانگرهای LED:

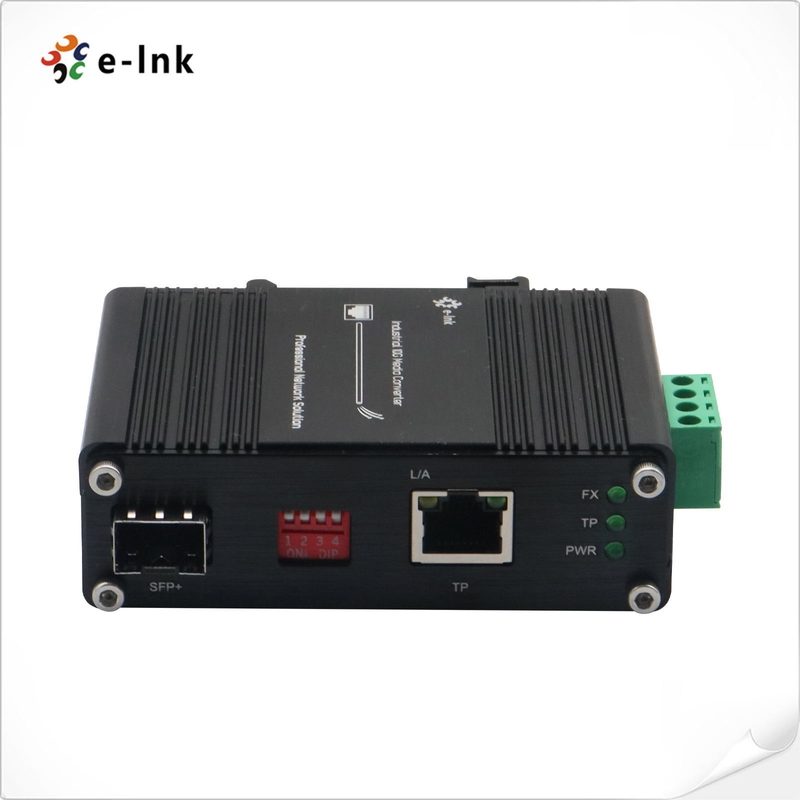

PWR:وضعیت برق
L/A:
Link/Activity در پورت اترنت	TP:
وضعیت اترنت	FX:

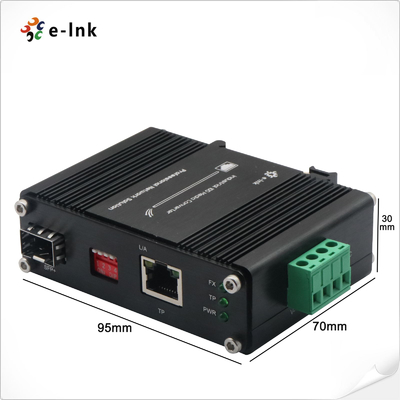

وضعیت پورت فیبر SFP+	ابعاد (WxDxH):
95 x 70 x 30 میلی متر	وزن:
0.25 کیلوگرم	محفظه:
محفظه آلومینیومی	گزینه های نصب:
DIN-Rail/Wall-mount	تاییدیه های نظارتی
ISO9001، CE، RoHS، FCC	EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
اطلاعات سفارش
مدل
شرح

LNK-IMC10G-SFP+
