مبدل رسانه فیبر اترنت مینی صنعتی 10/100Base-T به 100Base-X SFP با 1 کانالRS232/RS485/RS422
بررسی اجمالی

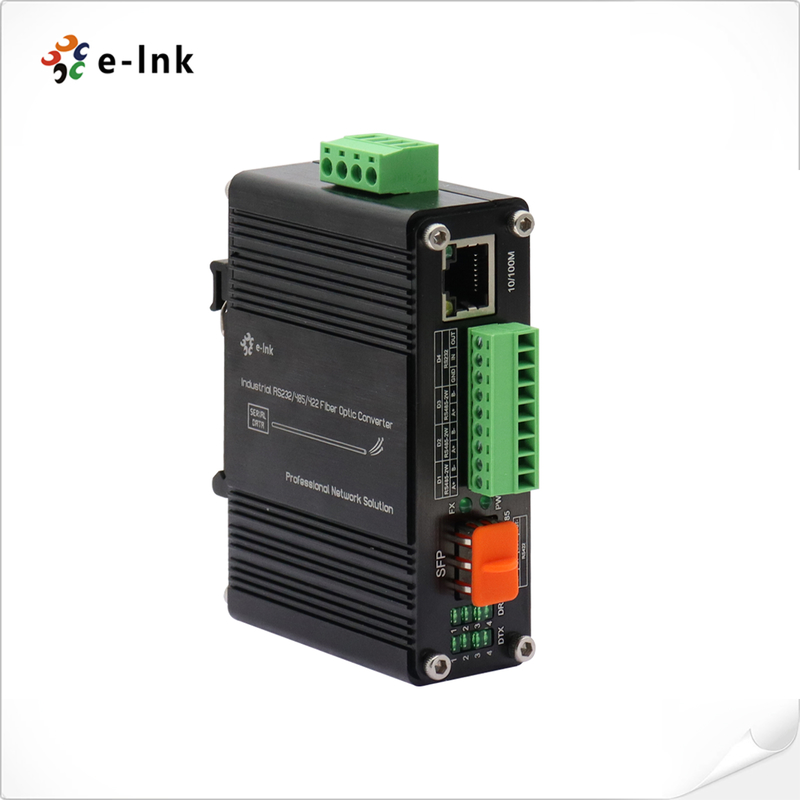

LNK-IMCRS1100-SFP یک مبدل رسانه ای مقاوم DIN-rail است که برای کاربردهای صنعتی طراحی شده است،
ترکیب تبدیل فیبر نوری با قابلیت های ارتباط سریال در یک دستگاه سخت شده
ویژگی های کلیدی:
پشتیبانی از چند رابط: بین اترنت 10/100Base-T، فیبر 100Base-X SFP،
و ارتباطات سریال RS232/RS485/RS422 تبدیل می کند
گزینه های SFP انعطاف پذیر: ماژول های مختلف SFP (تک حالته/چند حالته،
فیبر تکی/دوگانه) را برای مسافت های تا:
- 2 کیلومتر روی فیبر چند حالته
- 80 کیلومتر روی فیبر تک حالته
قابلیت اطمینان صنعتی:
- محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +75 درجه سانتیگراد
- نصب DIN-rail برای نصب آسان
- با استانداردهای EN55022 مطابقت دارد
شبکه پیشرفته:
- از حالت های نیمه دوبلکس و تمام دوبلکس پشتیبانی می کند
- مس را به فیبر برای جداسازی سیگنال و محافظت از EMI تبدیل می کند

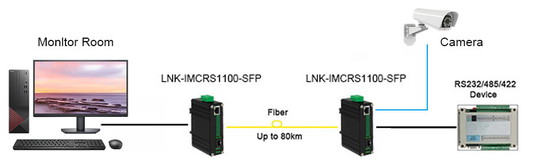

کاربردهای معمول:
- سیستم های اتوماسیون صنعتی
- اتصال دستگاه سریال از راه دور
- افزایش شبکه از راه دور
- نصب در محیط های سخت
این مبدل قوی، پل ارتباطی قابل اعتمادی را بین انواع رسانه های مختلف فراهم می کند در حالی که
شرایط صنعتی سخت را تحمل می کند.
ویژگی ها

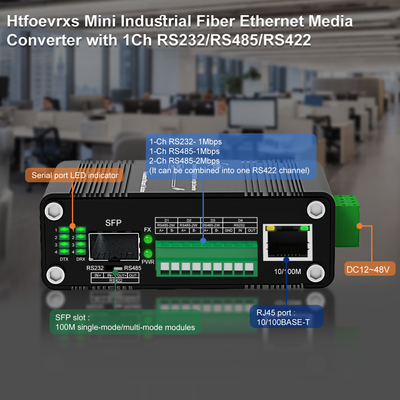

رابط های شبکه:
- 1 × پورت 10/100BASE-TX RJ45 با تشخیص خودکار MDI/MDI-X
- 1 × اسلات 100Base-FX SFP (پشتیبانی از ماژول های فیبر مختلف)
- 1 × پورت سریال چند پروتکلی (RS232/RS485/RS422 قابل انتخاب)
عملکرد و انطباق:
- عملکرد تمام/نیمه دوبلکس با مذاکره خودکار
- مطابق با اترنت کارآمد انرژی IEEE 802.3az
- محافظت داخلی در برابر نوسانات (4kV) و محافظت از تخلیه الکترواستاتیک

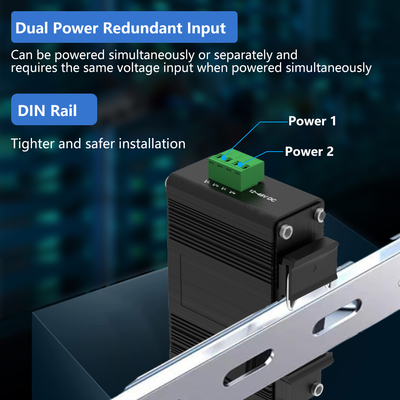

برق و نصب:
- ورودی برق DC با محدوده وسیع: 12-48VDC (ترمینال بلوک)
- گزینه های نصب انعطاف پذیر: DIN-rail یا نصب دیواری
دوام محیطی:
- دمای عملیاتی درجه صنعتی: -40 درجه سانتیگراد تا +75 درجه سانتیگراد (-40 درجه فارنهایت تا 167 درجه فارنهایت)
- LED های وضعیت گسترده برای نظارت و تشخیص در زمان واقعی
مزایای اضافی:
- طراحی فشرده و صرفه جویی در فضا
- نصب بدون ابزار برای استقرار میدانی
- عملکرد قابل اعتماد در محیط های سخت
شاخص های فنی
| اترنت |
| استانداردها: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az اترنت کارآمد انرژی (EEE) |
| نوع پردازش: |
ذخیره و ارسال |
| نرخ فیلتر فوروارد: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| حافظه بافر بسته: |
1 مگابیت |
| حداکثر طول بسته: |
9K بایت |
| اندازه جدول آدرس |
2K آدرس MAC |
| رابط |
| پورت اترنت: |
1 x RJ45 |
| پورت نوری: |
1 x SFP 100Base-FX |
| پورت سریال |
1 x ترمینال صنعتی RS232/RS485/RS422 |
| RS232/RS485/RS422 |
| رابط سریال |
ترمینال صنعتی |

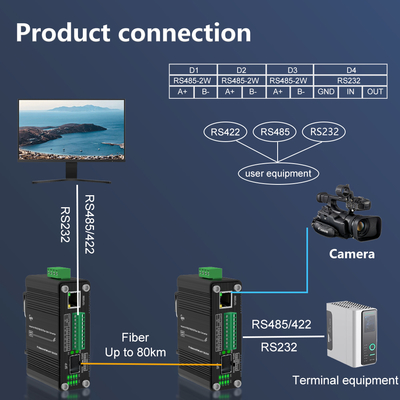

| پورت های سیگنال |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H را می توان در 1Ch High Speed RS422 گروه بندی کرد
|
| نرخ باود |
RS485/RS422/RS232:4800-460800 |
| استاندارد |
EIA /TIA RS232/485/422 |
| فاصله سریال |
RS232: 15 متر، RS485/422: 1000 متر |
| نرخ |
حداکثر 2 مگابیت بر ثانیه |
| RS-232 |
TXD, RXD, GND - دو طرفه |
| RS-485 |
D+, D-, GND - دو طرفه |
| محافظت استاتیک |
محافظت از تخلیه استاتیک الکتریکی 15KV (ESD) |
| محافظت در برابر نوسانات |
محافظت در برابر نوسانات 1500W/sec |
| الکتریکی و مکانیکی |
| ورودی برق: |
12~48VDC، ترمینال بلوک 4 پین |
| مصرف برق: |
حداکثر 3 وات |
| ابعاد (WxDxH): |
95 x 70 x 30 میلی متر |
| وزن: |
0.25 کیلوگرم |
| محفظه: |
محفظه آلومینیومی |
| گزینه های نصب: |
DIN-Rail / نصب دیواری |
| شاخص های LED |
| PWR: |
وضعیت برق |
| FX: |
وضعیت پیوند داده |
| 10/100M: |
وضعیت اترنت |
| DTX 1 2 3 4 |
وضعیت داده های سریال |
| DRX 1 2 3 4 |
وضعیت داده های سریال |
| محیطی |
| دمای عملیاتی: |
-40 درجه سانتیگراد تا 75 درجه سانتیگراد (-40 درجه فارنهایت تا 167 درجه فارنهایت) |
| دمای ذخیره سازی: |
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) |
| رطوبت نسبی: |
5٪ تا 95٪ غیر متراکم |
| MTBF |
> 200,000 ساعت |
| تاییدیه های نظارتی |
| ISO9001، CE، FCC، RoHS |
|
EMI:
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
اطلاعات سفارش
| مدل |
شرح |
| LNK-IMCRS1100-SFP |
مبدل رسانه فیبر اترنت مینی صنعتی 10/100Base-T به 100Base-X SFP با 1 کانال RS232/RS485/RS422 |
| گزینه های SFP |
► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما (SFP صنعتی) انتخاب کنید. |
| ► ماژول SFP باید جداگانه خریداری شود. |
| گزینه های نصب |
► براکت DIN-Rail پیش فرض نصب شده است. براکت نصب دیواری گنجانده شده است. |
| گزینه های برق |
► منبع تغذیه 24W/1A 24VDC. سیم باز برای ترمینال بلوک |
| ► منبع تغذیه باید جداگانه خریداری شود. |
