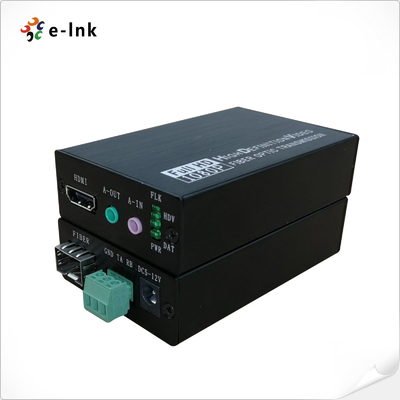

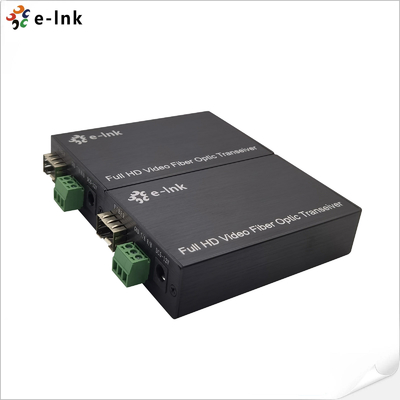

افزایش دهنده HDMI بر فیبر نوری 20 کیلومتر با کنترل صوتی دو طرفه RS232، Plug and Play
بررسی اجمالی
سری LNK-HF100DA یک افزایش دهنده HDMI بر فیبر نوری با عملکرد بالا است
که برای انتقال سیگنال در مسافت های طولانی طراحی شده است. این واحد جمع و جور
ویدئوی HDMI فشرده نشده، صدای استریو دو طرفه و
داده های سریال RS232 را از طریق یک کابل فیبر نوری واحد به طور یکپارچه منتقل می کند و از سیگنال استثنایی اطمینان حاصل می کند
یکپارچگی در مسافت های طولانی. این دستگاه کاملاً با HDMI 1.4b، 3D و HDCP مطابقت دارد
استانداردهای 1.4، پشتیبانی از وضوح شفاف تا 1920*1200@60Hz. با تشکر از
به ساختار قوی و پردازش سیگنال پیشرفته آن، این افزایش دهنده ارائه می دهد
عملکرد قابل اعتماد، ایمن و با کیفیت بالا، که آن را به یک راه حل ایده آل برای
برنامه های کاربردی پر تقاضا در نظارت امنیتی، اتاق های فرماندهی و کنترل،
تابلوهای دیجیتال و محیط های پخش.
ویژگی ها
انتقال سیگنال چندگانه در مسافت طولانی: قادر به ارسال HDMI فشرده نشده،
سیگنال های صوتی استریو دو طرفه و کنترل RS232 از طریق یک کابل فیبر نوری واحد برای
مسافت هایی تا 20 کیلومتر، اطمینان از یکپارچگی سیگنال کامل.
پشتیبانی از ویدئوی با وضوح بالا: کیفیت ویدئوی برتر را با پشتیبانی از
وضوح تا 1920x1200@60Hz، از جمله سازگاری تخصصی برای
1600x1200@60Hz، ایده آل برای نمایشگرهای استاندارد و حرفه ای.
کانال صوتی دو طرفه: امکان انتقال و دریافت همزمان
صدای استریو خارجی، تسهیل ارتباط تعاملی برای برنامه هایی مانند
سیستم های کنفرانس و صدای پخش.
انطباق استاندارد گسترده: به پروتکل های سختگیرانه HDMI 1.4b 3D و HDCP 1.2 پایبند است
پروتکل ها، تضمین یکپارچگی یکپارچه و حفاظت از محتوا با یک
طیف گسترده ای از تجهیزات منبع و نمایش.
مدیریت EDID پیشرفته: دارای پشتیبانی EDID پیچیده برای به طور خودکار
خواندن و مدیریت داده های نمایشگر، اطمینان از وضوح خروجی منبع صحیح و کاهش
پیچیدگی های راه اندازی.
یکپارچگی سیگنال برتر: شامل یک سیستم تنظیم خودکار است که
به طور مداوم سیگنال ویدئو را بهینه می کند، که منجر به فوق العاده صاف، واضح،
و کیفیت تصویر پایدار.
حفاظت سخت افزاری قوی: حفاظت ESD داخلی در رابط های کلیدی از
واحد از تخلیه های الکترواستاتیک، به طور قابل توجهی افزایش دوام و قابلیت اطمینان دستگاه در
محیط های مختلف.
نصب آسان: برای عملکرد واقعی plug-and-play طراحی شده است، که امکان فوری را فراهم می کند
استقرار بدون نیاز به درایور یا پیکربندی پیچیده، که باعث صرفه جویی در زمان و
کاهش هزینه های نصب.
شاخص های فنی
| پارامتر |
شرح |
|
ویدئو
|
استانداردها |
HDMI1.4B 3D; HDCP1.4 |
| حداکثر کلاک پیکسل |
165MHz |
| حداکثر نرخ داده |
6.75Gbps |
| مطابق |
1080P@50/59.95/60Hz,( Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
پشتیبانی ویژه 1600*1200 @60HZ
|
| اتصال دهنده |
HDMI نوع A ماده |
| امپدانس |
100Ω |
| محدوده کابل HDMI |
<5 متر (وضوح تا 1920*1200@60Hz) |
| صوتی |
رابط |
صدای استریو خارجی 3.5 میلی متری |
| فرستنده |
1Ch ورودی + 1Ch خروجی |
| گیرنده |
1Ch ورودی + 1Ch خروجی |
| RS232 |
رابط |
بلوک ترمینال 3 پین |
| نرخ باود |
≤115200bps |
| فیبر نوری |
رابط |
مدل SFP – کانکتور LC |
| نوع فیبر |
تک حالته |
| طول موج |
850nm/1310nm/1550nm |
| پهنای باند رابط |
3Gbps |
| فاصله انتقال |
انتقال@1920*1200@60Hz
فیبر چند حالته:<500M
فیبر تک حالته: 20 کیلومتر
|
| شاخص های دیگر |
منبع تغذیه |
آداپتور برق: DC 5~12V |
| اتلاف برق |
حداکثر 4 وات |
| دما |
عملکرد: -20℃ ~ +70℃ |
| رطوبت |
عملکرد: 5% ~ 90% |
| ابعاد (LxWxH) |
92 x 57 x 23 (mm) |
اطلاعات سفارش
| مدل |
شرح |
| LNK-HF100DA |
1Ch HDMI + 1Ch صدای استریو دو طرفه + 1Ch RS232 بر فیبر نوری افزایش دهنده، LC(SFP)، فیبر چند حالته، 500 متر، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch صدای استریو دو طرفه + 1Ch RS232 بر فیبر نوری افزایش دهنده، LC(SFP)، فیبر تک حالته، 20 کیلومتر، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
کاربرد
این افزایش دهنده فیبر نوری درجه حرفه ای برای محیط هایی طراحی شده است
که نیاز به انتقال قابل اعتماد و طولانی مدت ویدئوی با کیفیت بالا، تعاملی
سیگنال های صوتی و کنترل سریال. پیکربندی رابط خاص آن را برای موارد زیر ایده آل می کند:
-
سیستم های کنترل صنعتی: امکان نظارت و عملکرد متمرکز را با
-
افزایش رابط های ایستگاه کاری کنترل به PLC ها و HMIs از راه دور از طریق فیبر، با
-
RS232 برای کنترل دستگاه و صدای دو طرفه برای اینترکام.
-
پخش و تولید زنده: انتقال قابل اعتماد فیدهای دوربین را تسهیل می کند
-
(HDMI) و ارتباط صوتی دو طرفه بین صحنه/میدان و
-
اتاق کنترل تولید، با کنترل سریال برای دوربین های PTZ.
-
مراکز امنیتی و نظارتی: امکان ادغام سیگنال ها از
-
تنظیمات امنیتی از راه دور، انتقال ویدئوی HD از دوربین ها، صدا از منطقه
-
میکروفون ها و RS232 برای کنترل PTZ به ایستگاه نظارت مرکزی.
-
تابلوهای دیجیتال و شبکه های AV شرکتی: مدیریت توزیع محتوا به
-
نمایشگرها در سراسر محوطه های بزرگ یا ساختمان ها، با استفاده از RS232 برای قدرت نمایشگر
-
مدیریت/روشن/خاموش و صدای دو طرفه برای صدای همزمان.
-
تصویربرداری پزشکی و مشاهده تشخیصی: انتقال بکر داده های تصویربرداری پزشکی را تضمین می کند
-
از تجهیزات تشخیصی در اتاق های محافظ به ایستگاه های بررسی تشخیصی از راه دور، حفظ وفاداری سیگنال و انطباق.
-
سیستم های یادگیری از راه دور و کنفرانس
-
: ویدئوی ارائه (HDMI) را گسترش می دهدو از صدای دو طرفه برای جلسات پرسش و پاسخ بین سالن اصلی و راه دور پشتیبانی می کند
-
اتاق های سرریز یا استودیوهای ضبط.
-
