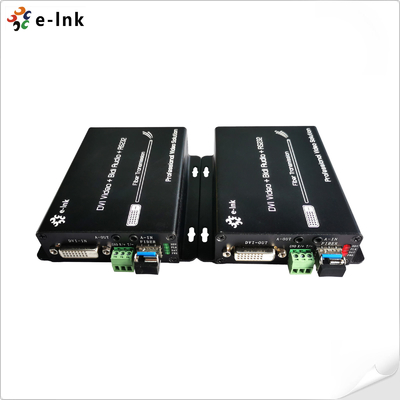

DVI Fiber Optic Extender با RS232 و صوتی دو طرفه برای انتقال HD در فاصله های طولانی
مرور کلی
درLNK-DVI-1D1BA Fiber Optic Extender (فايبر نوري LNK-DVI-1D1)برای انتقالویدیوی DVI با وضوح بالا,RS232
سیگنال های کنترلوصوتی استریو دو طرفهبیش از یککابل فیبر نوری تک. ویدیوی پشتیبانی
قطعنامه ها تا1080P، اینافزونه DVI فیبرتضمین می کندکیفیت سیگنال بدون از دست دادن,قابلیت اطمینان بالاو
انتقال داده های امن در مسافت های طولانی.
برایسیستم های کنترل صنعتی,استودیوهای پخش,تصاویر پزشکیونظارت
برنامه های کاربردی، به شما کمک ميکنهعملکرد ویدیویی پایدار,تاخیر کموایمنی بالاتر از سر و صدا. با
آنطراحی پلگ و پلیوتکنولوژی انتقال نوری قوی، دستگاه یک ایده آل فراهم می کند
راه حل برای پروژه هایی که نیاز بهافزونه ویدیویی با کیفیت بالاوارتباطات دورافتادهتموم شد
شبکه های فیبر
ویژگی ها
انتقال DVI در مسافت های طولانی:تمدید می شودویدیوی دیجیتال DVI,کنترل سریال RS232واستریو
صداسیگنال ها تا20 کيلومتراز طریقکابل فیبر نوری تک حالت یا چند حالت، اطمینان از ثبات
و انتقال داده های نوری امن.
پشتیبانی از فول اچ دی:کیفیت تصویر شفاف را تا1920×1200@60Hzو فراهم می کند
سازگاری بیشتر برای1600×1200@60Hzسیستم های نمایش
کانال صوتی دو طرفه:امکان می دهدارتباطات صوتی استریو دو طرفه، اجازه می دهد تا زمان واقعی
انتقال صدا بین دستگاه ها بدون تحریف یا تاخیر.
انطباق با استانداردها:کاملا باDVI 10وHDCP 12پروتکل ها، که آن را سازگار با
طیف گسترده ای ازمانیتورها، پروژکتورها و سیستم های KVM.
بهینه سازی خودکار سیگنال:از ویژگی های یک فرد باهوشسیستم اصلاح و تنظیم سیگنالکه
اطمینان از خروجی ویدئویی صاف، بدون لامپ و با کیفیت بالا در مسافت های طولانی.
سازگاری بالا و ثبات:حمایتتشخیص خودکاراز منابع ویدیویی و نمایشگرها، آن را ایده آل می کند
برای محیط های سیستم های مخلوط و تنظیمات ارتباطی صنعتی.
حفاظت بیشتر:ساختگیمدارهای حفاظت از ESD و افزایشاز سیستم در برابر برق محافظت کنید.
تداخل، اطمینان از قابلیت اطمینان طولانی مدت و انتقال ثابت فیبر.
نصب ساده پلگ اند پلی:هیچ راننده یا پیکربندی مورد نیاز نیست فقطوصل و کار کنید، ایده آل
برایادغام حرفه ای AV,مراکز کنترلوگسترش سیگنال مبتنی بر فیبرپروژه ها
شاخص های فنی
| پارامتر |
توضیحات |
|
ویدیو
|
استانداردها |
DVI 1.0 و HDCP 1.2 |
| حداکثر ساعت پیکسل |
165 مگاهرتز |
| حداکثر سرعت داده |
2.97 گيگابايت در ثانيه |
| مطابقت دارد |
1080P@50/59.95/60Hz ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz،
1080i@50/59.94/60/Hz
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
پشتیبانی ویژه 1600*1200 @60HZ
|
| کانکتور |
DVI-D زنانه |
| مقاومت |
100Ω |
| محدوده کابل DVI |
<5 متر (ذکاوت تا 1920*1200@60Hz) |
| صدا |
رابط |
3.5mm صدا استریو خارجی |
| فرستنده |
1Ch ورودی + 1Ch خروجی |
| گیرنده |
1Ch ورودی + 1Ch خروجی |
| RS232 |
رابط |
بلوک ترمینال 3 پین |
| نرخ بود |
≤115200 |
| بیت های داده |
8 بیت |
| فیبر نوری |
رابط |
مدل SFP ️ کانکتور LC |
| نوع فیبر |
یک حالت |
| طول موج |
850nm/1310nm/1550nm |
| پهنای باند رابط |
3 گيگابايت در ثانیه |
| فاصله انتقال |
فیبر چند حالت: <500M
فیبر تک حالت: 0 ~ 80km
|
| سایر |
منبع برق |
آداپتور برق: DC 5V |
| از بین رفتن قدرت |
MAX 4W |
| درجه حرارت |
عملکرد: -20°C ~ +70°C |
| رطوبت |
عملکرد: 5% ~ 90% |
| ابعاد (LxWxH) |
120 x 83 x 28 (میلی متر) |
درخواست
درDVI + صوتی + RS232 Fiber Optic Extenderبه طور گسترده ای درویدیو و داده های حرفه ای
سیستم های انتقالکه نیاز به اتصال قابل اعتماد در مسافت های طولانی با کاهش صفر سیگنال دارند.
ایده آل برای کاربردهایی کهویدیوی با وضوح بالا,صدا استریووسیگنال های کنترل RS232بايد باشه
به طور همزمان از طریقاتصال تک فیبر نوری.
اين افزونه براي:
مراکز پخش و تولید رسانه- تضمین انتقال DVI و صوتی پایدار برایویدیو
ویرایش، نظارت و تنظیمات پخش زنده.
اتاق های کنترل و مراکز فرماندهی- ارائه تصاویر بصری و داده های سریال در زمان واقعی
سیستم های SCADA، اتوماسیون صنعتی و برنامه های کنترل شبکه.
امکانات تصویربرداری پزشکی و مراقبت های بهداشتی حمایتصفحه نمایش ویدئویی HDوصدا دو طرفه
ارتباطاتدر اتاق های عمل و محیط های تشخیصی کهیکپارچگی سیگنال و EMI
مصونیتمهم هستند.
سیستم های نظارت بر حمل و نقل و ترافیک امکان پذیر کردنسیگنال DVI و کنترل راه دور
انتقالبرایسیستم های نظارت بر راه آهن، فرودگاه و بزرگراه.
اتاق های کنفرانس و موسسات آموزشی تمدیدرابط های AV و کنترلاز طرف
ساختمان ها یا محوطه های دانشگاهی برایسیستم های ارائه و آموزش.
سیستم های نمایش امنیتی و تصویری دیواریحفظسیگنال های با وضوح بالا پایداربین
دوربین ها، پردازنده ها و واحدهای نمایشدر زیرساخت های فیبر نوری.
بامحفظه ای از آلومینیوم,تحمل درجه حرارت بالاوطراحی درجه صنعتی، این
DVI فايبر extender تضمین می کندعملکرد قابل اعتماد در محیط های خشن، که باعث می شود آن را یک راه حل ترجیح داده شده
برایشبکه های ارتباطی صنعتی,ادغام AV از راه دوروتوزیع سیگنال مبتنی بر فیبر
سیستم ها.
