E-link چین شرکت فناوری، با مسئولیت محدود.
جزئیات محصول:
پرداخت:
|
کلید واژه ها: | فرستنده و گیرنده دو طرفه SFP | نرخ داده: | 50 گیگابیت بر ثانیه |
---|---|---|---|
ولتاژ تغذیه: | 3.3 ولت | نوع فیبر: | LC تک حالته |
طول موج: | 1271nm 1331nm | فاصله انتقال: | 10 کیلومتر |
برجسته: | فرستنده و گیرنده 50G LR QSFP28,فرستنده گیرنده BIDI QSFP28,ماژول فیبر نوری LC تک |

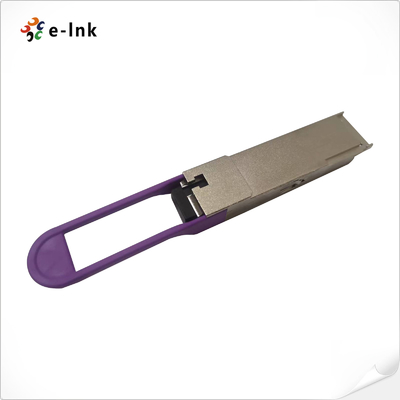

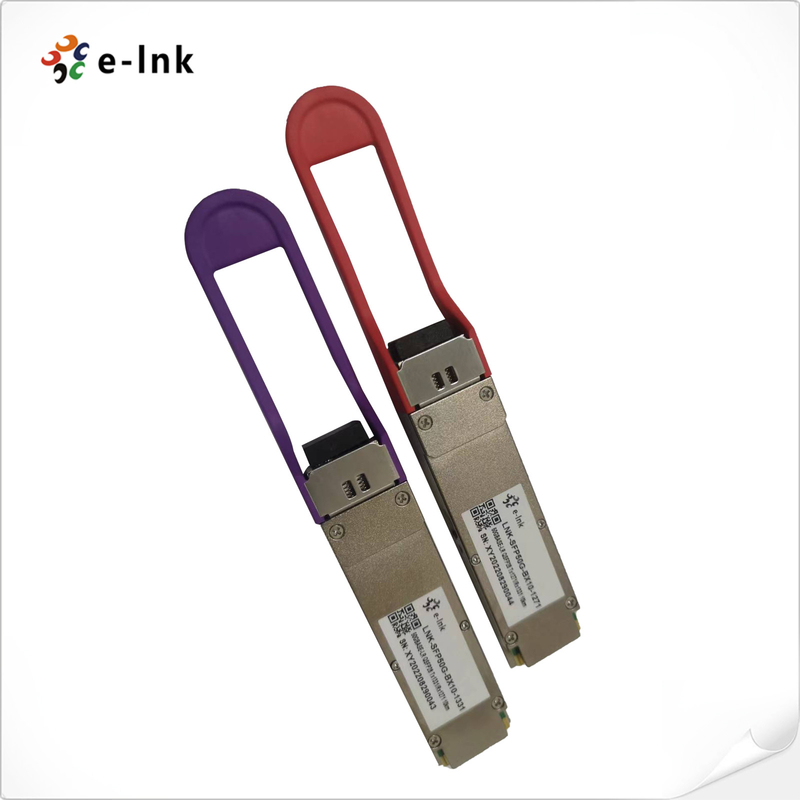

ماژول فیبر نوری 50G LR BIDI QSFP28 فرستنده و گیرنده 10KM Single LC 1271nm 1331nm
فرستنده گیرنده 50G QSFP+ مزایای
►مطابق با استاندارد QSFP28
►کاربرد دو جهته
►حداکثر مصرف برق 4.5 وات
►لیزر EML و گیرنده پین
►رابط سریال دو سیم با مانیتورینگ تشخیصی دیجیتال
شرایط عملیاتی پیشنهادی
پارامتر |
نماد |
حداقل |
معمول |
حداکثر |
واحد |
یادداشت |
دمای کیس عملیاتی |
تیOPR |
0 |
- |
70 |
ºC |
|
ولتاژ منبع تغذیه |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
اوج جریان لحظه ای در دوشاخه داغ |
منCC_IP |
- |
- |
1800 |
mA |
|
پیک جریان پایدار در دوشاخه داغ |
منCC_SP |
- |
- |
1485 |
mA |
|
حداکثر اتلاف نیرو |
پدی |
- |
- |
4.5 |
دبلیو |
|
حداکثر اتلاف نیرو، |
پDLP |
- |
- |
1.5 |
دبلیو |
|
نرخ داده |
DRL |
- |
26.5625 |
- |
GBaud/s |
|
- |
26.5625x2 |
- |
گیگابایت بر ثانیه |
|
||
نرخ ساعت رابط سریال دو سیم |
- |
- |
- |
400 |
کیلوهرتز |
|
تحمل نویز منبع تغذیه |
- |
- |
- |
66 |
mVpp |
|
بار خروجی داده دیفرانسیل Rx |
- |
- |
100 |
- |
اهم |
|
فاصله عملیاتی |
- |
2 |
- |
10000 |
متر |
مشخصات نوری فرستنده
پارامتر |
نماد |
حداقل |
معمول |
حداکثر |
واحد |
یادداشت |
طول موج |
λc |
1264.5 |
1271 |
1277.5 |
نانومتر |
1 |
λD |
1324.5 |
1331 |
1337.5 |
نانومتر |
2 |
|
نسبت سرکوب حالت جانبی |
SMSR |
30 |
|
|
دسی بل |
|
میانگین قدرت پرتاب |
پخارج |
-4.5 |
- |
4.2 |
dBm |
|
میانگین قدرت پرتاب فرستنده OFF |
پOUT_OFF |
- |
- |
-30 |
dBm |
|
دامنه مدولاسیون نوری بیرونی (OMAouter) |
پOUTL |
-1.5 |
- |
4 |
dBm |
|
نسبت انقراض |
ER |
3.5 |
- |
- |
دسی بل |
|
قدرت راه اندازی در OMAouter منهای TDECQ |
OMA-TDECQ |
-2.9 |
- |
- |
dBm |
|
بسته شدن چشمی فرستنده و پراکندگی برای PAM4 (TDECQ) |
TDECQ |
- |
- |
3.2 |
دسی بل |
3 |
TDECQ - 10log10 (Ceq) |
Ceq |
- |
- |
3.2 |
دسی بل |
|
تحمل افت برگشت نوری |
ORLT |
- |
- |
15.6 |
دسی بل |
|
RIN15.6OMA |
RIN |
- |
- |
-132 |
dB/Hz |
|
بازتاب فرستنده |
|
- |
- |
-26 |
دسی بل |
گیرنده نوری مشخصات فنی
پارامتر |
نماد |
حداقل |
معمول |
حداکثر |
واحد |
یادداشت |
طول موج |
λC |
1324.5 |
1331 |
1337.5 |
نانومتر |
1 |
λD |
1264.5 |
1271 |
1277.5 |
نانومتر |
2 |
|
حساسیت گیرنده (OMAouter) |
|
|
|
حداکثر (8.4-؛ SECQ - 9.8) |
dBm |
3،4 |
حساسیت گیرنده تحت فشار (OMAouter) |
- |
- |
- |
-6.6 |
dBm |
|
شرایط تست حساسیت گیرنده تحت فشار: |
|
|||||
بسته شدن چشم تحت فشار برای PAM4 (SECQ) |
- |
- |
3.2 |
- |
دسی بل |
|
SECQ - 10log10 (Ceq) |
- |
- |
- |
3.2 |
دسی بل |
|
آستانه خسارت |
P_ خسارت |
5.2 |
- |
- |
dBm |
|
میانگین توان دریافتی |
- |
-10.8 |
- |
4.2 |
dBm |
|
دریافت برق (OMAouter) |
OMA |
- |
- |
4 |
dBm |
|
بازتاب گیرنده |
RXR |
- |
- |
-26 |
دسی بل |
|
LOS ادعا می کند |
LOSA |
-30 |
|
|
dBm |
|
LOS از ادعا |
LOSD |
|
|
-11 |
dBm |
|
LOS هیسترزیس |
LOSH |
0.5 |
|
|
دسی بل |
ترتیب اطلاعات
شماره قطعه |
کاربرد |
نرخ داده |
منبع لیزر |
نوع فیبر |
LNK-SFP50G-BX10-1271 |
50GBASE-LR دو جهته |
53.125 گیگابیت بر ثانیه |
لیزر EML |
SMF |
