E-link چین شرکت فناوری، با مسئولیت محدود.
جزئیات محصول:
پرداخت:
|
کلید واژه ها: | ماژول گیرنده نوری | پهنای باند کل: | 40 گیگابیت بر ثانیه |
---|---|---|---|
رابط: | اتصال MTP/MPO | طول موج: | 850 نانومتر |
فاصله انتقال: | 300 متر (OM3)؛ 400 متر (OM4) | محدوده دما: | 0°C ~ 70°C |
برجسته: | ماژول فرستنده و گیرنده نوری QSFP,ماژول فرستنده و گیرنده نوری 850 نانومتر,فرستنده گیرنده فیبر چند حالته 40G |

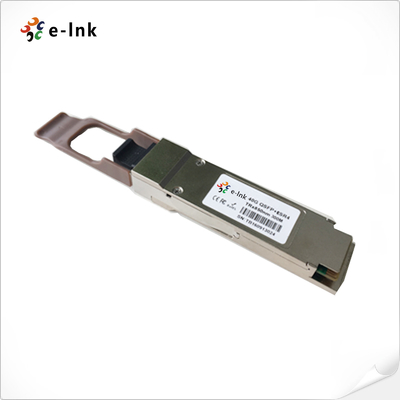

فرستنده و گیرنده فیبر QSFP 40G چند حالته 850 نانومتری اتصال MTP MPO 300M
گیرنده 40G QSFP+ مزایای
► 4 کانال مستقل تمام دوبلکس
► ورودی TX و خروجی RX زمانبندی مجدد CDR
► ورودی/خروجی الکتریکی سازگار با CML
◄ کانکتور نوری MTP/MPO
► توابع تشخیص دیجیتال داخلی
شاخص های فنی
پارامتر |
نماد |
حداقل |
تایپ کنید |
حداکثر |
واحد |
توجه داشته باشید |
نرخ داده در هر کانال |
|
- |
10.3125 |
11.2 |
گیگابیت بر ثانیه |
|
مصرف برق |
|
- |
2.5 |
3.5 |
دبلیو |
|
جریان عرضه |
ICC |
|
0.75 |
1.0 |
آ |
|
کنترل I/O ولتاژ-بالا |
VIH |
2.0 |
|
Vcc |
V |
|
کنترل I/O ولتاژ پایین |
VIL |
0 |
|
0.7 |
V |
|
انحراف بین کانالی |
TSK |
|
|
150 |
ص |
|
مدت زمان RESETL |
|
|
10 |
|
ما |
|
RESETL زمان را حذف کنید |
|
|
|
100 |
خانم |
|
روشن شدن زمان |
|
|
|
100 |
خانم |
|
فرستنده |
||||||
تحمل ولتاژ خروجی تک پایان |
|
0.3 |
|
4 |
V |
1 |
حالت متداول تحمل ولتاژ |
|
15 |
|
|
mV |
|
ولتاژ اختلاف ورودی انتقال |
VI |
120 |
|
1200 |
mV |
|
امپدانس اختلاف ورودی انتقال |
ZIN |
80 |
100 |
120 |
|
|
لرزش ورودی وابسته به داده |
دی دی جی |
|
|
0.1 |
UI |
|
داده های ورودی مجموع عصبانیت |
تی جی |
|
|
0.28 |
UI |
|
گیرنده |
||||||
تحمل ولتاژ خروجی تک پایان |
|
0.3 |
|
4 |
V |
|
ولتاژ اختلاف خروجی Rx |
Vo |
|
600 |
800 |
mV |
|
افزایش و کاهش ولتاژ خروجی Rx |
Tr/Tf |
|
|
35 |
ps |
1 |
مجموع عصبانیت |
تی جی |
|
|
0.7 |
UI |
|
جیتر قطعی |
دی جی |
|
|
0.42 |
UI |
بررسی اجمالی
LNK-QSFP-CSR4 با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیص دیجیتال مطابق با قرارداد چند منبع QSFP (MSA) طراحی شده است.این برای پاسخگویی به سخت ترین شرایط عملکرد خارجی از جمله دما، رطوبت و تداخل EMI طراحی شده است.این ماژول یکپارچه سازی و عملکرد بسیار بالا را ارائه می دهد که از طریق یک رابط سریال دو سیم قابل دسترسی است.
ترتیب اطلاعات
شماره قطعه |
شرح |
LNK-QSFP-CSR4 |
40G QSFP+ 850nm 300m CSR4 MPO |
