جزئیات محصول:
پرداخت:
|

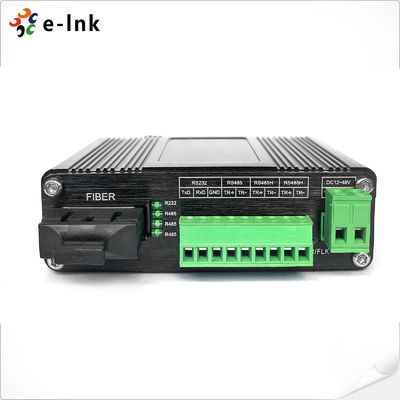

| رابط سریال: | پایانه صنعتی | استاندارد: | EIA/TIA RS232/485/422 |
|---|---|---|---|
| RS-232: | TXD ، RXD ، GND - دو جهته | RS-485: | D+، D- ، GND-دو جهته |
| منبع تغذیه: | DC12 ~ 48V | حفاظت استاتیک: | حفاظت 15KV تخلیه الکتریکی استاتیک (ESD) |
| درجه حرارت عملیات: | -25 تا 75+ درجه سانتی گراد | ابعاد: | 95 (L)*70 (W)*29 (H) میلی متر |
| برجسته کردن: | مودم فیبر نوری RS232,مودم فیبر نوری SC SM,مبدل رسانه فیبر نوری EIA |
||
بررسی اجمالی
سری LNK-IRS93 یک مبدل صنعتی RS232/RS485/RS422 به فیبر نوری است که یک سیگنال استاندارد RS232/RS485/RS422 را به یک پیوند فیبر نوری تبدیل می کند تا سیگنال را تا 2 کیلومتر در فیبر چند حالته و 80 کیلومتر در فیبر یک حالته گسترش دهد.
استفاده از ارتباطات فیبر نوری مشکلات تداخل الکترومغناطیسی ، تداخل حلقه زمین و صاعقه را حل می کند.
این قابلیت اطمینان ، امنیت و محرمانه بودن ارتباطات داده ها را تا حد زیادی بهبود می بخشد و می تواند به طور گسترده در کنترل های مختلف صنعتی ، کنترل فرایندها ، کنترل روشنایی مرحله ای و موارد کنترل ترافیک مورد استفاده قرار گیرد.
امکانات
►Plug-and-play ، داغ pluggable
►تمدید می کند دو جهته RS-232/RS-485/RS-422حداکثر 2 کیلومتر در MMF ، 80 کیلومتر در SMF
►EIA /TIA استاندارد RS232/485/422 ، 0rate نرخ 2 مگابیت بر ثانیه
►سریالداده ها کاملاً شفاف هستند ، نرخ باود خود سازگار است ، نیازی به تنظیم نیست
►داده های سریال با سرعت بالا می تواند برای ارتباطات DMX512 در استفاده شود کنترل روشنایی مرحله ای

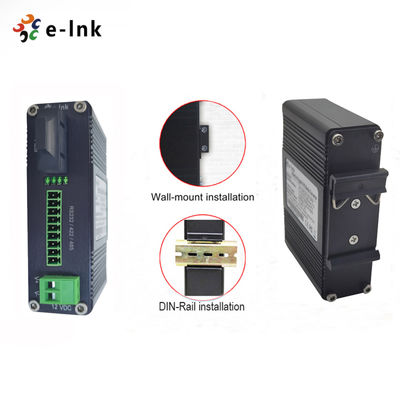

►پشتیبانی از نصب DIN-Rail & Wall-mount.
►دارای نوسان داخلی و محافظ استاتیک
►LED های تشخیصی و نشانگر واحد
►سخت شده از نظر محیطی -40درجهC تا 75درجهC (-40درجهF تا 176درجهF) دمای کار
شاخص های فنی
|
مدل |
LNK-IRس93سلسله |
|
اتصال دهنده فیبر |
استاندارد SC ، ST/FC/LC اختیاری است |
|
فاصله فیبر |
MMF 50/125um: 2Km ، 62.5/125um MMF: 5Km ، 9/125 SMF: 20/40/60/80Km |
|
رابط سریال |
پایانه صنعتی |
|
پورت های سیگنال |
1Ch RS232 - 1 مگابیت بر ثانیه 1Ch R485 - 1 مگابیت بر ثانیه 2Ch RS485H- 2 مگابیت بر ثانیه 2Ch RS485H را می توان در 1Ch High Speed RS422 گروه بندی کرد |
|
|
EIA/TIA RS232/485/422 |
|
فاصله سریال |
RS232: 15 متر ، RS485/422: 1000 متر |
|
نرخ |
حداکثر 2 مگابیت بر ثانیه |
|
RS-232 |
TXD ، RXD ، GND - دو جهته |
|
RS-485 |
D+، D- ، GND - دو جهته |
|
منبع تغذیه |
DC12 ~ 48V |
|
نرخ قدرت |
<5 وات |
|
حفاظت استاتیک |
حفاظت 15KV تخلیه الکتریکی استاتیک (ESD) |
|
حفاظت از موج |
1500 وات بر ثانیه حفاظت در برابر ضربه |
|
درجه حرارت عملیات |
-25 تا 75+ درجه سانتی گراد |
|
دمای ذخیره سازی |
-40 تا 85 درجه سانتیگراد |
|
رطوبت ذخیره سازی |
5 ~ ~ 90 non غیر قابل تحمل است |
|
ابعاد |
95 (L)*70 (W)*29 (H) میلی متر |
|
وزن |
0.25 کیلوگرم/عدد |
ترتیب اطلاعات
|
مدل |
شرح |
|
LNK-IRس93-SC20 |
صنعتیسریال RS232/RS485/RS422 ، SC SM 1310 نانومتر ، 20 متر |
|
گزینه های نصب |

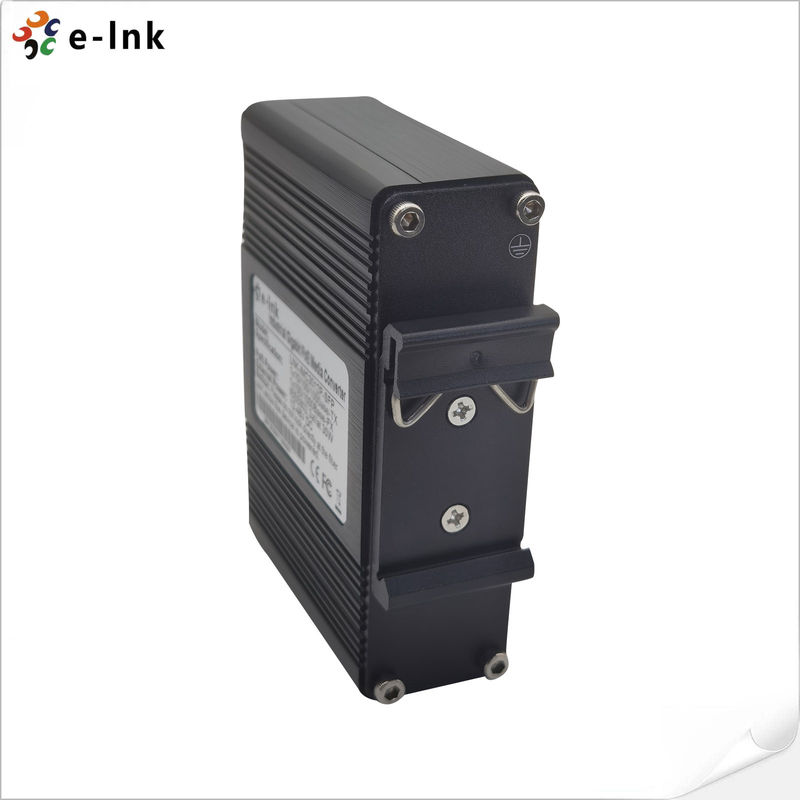

ck براکت پیش فرض DIN-Rail نصب شده ، براکت دیواری گنجانده شده است. |
|
گزینه های قدرت |
► منبع تغذیه باید جداگانه خریداری شود |
